DHKZ-124/250(550) 直流變換器(逆變電源)
一、產品概述
DHKZ系列架線機車直流變換器為我廠第四代產品,其最大特點是采用了VMOS(IGBT)斬波技術,使電路結構非常簡單,主回路僅通過VMOS、續流二極、儲能電感三個主要元件即能完成由高壓變低壓24V的穩壓功能,同時沒有偏磁積累問題。該直變器有性能極佳的保護功能,如負載發生短路時,它會自動停止工作,當短路故意排除后它會自動恢復工作,不必斷電源再啟動;并且它允許長期短路而不損壞。由于該直變器電子電路的模塊化使之更適合煤礦井下潮濕、震動等惡劣的使用環境,所以本直變器可靠性強,故障率低,屬于免維護產品。
本直變器已榮獲國家專利,專利號:ZL 98 2 46412.6;該產品已取得礦用產品安全標志證書 ,安全標志編號:20059514(250V)、20059511(550V)。
二、執行標準:Q/XDD04-2006

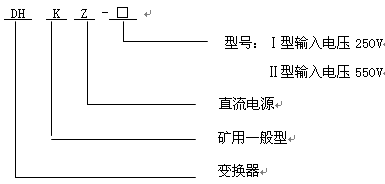

三、型號含義
四、技術指標:
1、直流額定輸入電壓:
Ⅰ型250V
Ⅱ型550V
2適用電源電壓范圍:
Ⅰ型170-300V
Ⅱ型370-660V
3、額定輸出功率:150W 最大200W
4、額定輸出電壓:24V
5、額定輸出電流:6.3A
6、外形尺寸:220×100×120㎜
7、重量:2.3kg
五、工作原理
如線路圖一所示,輸入正電源經熔斷器FU、隔離二極管、限流電阻、濾波電容后經DC/DC電源模塊腳1進入模塊。負電經腳4接入模塊。模塊腳2經電抗器L與腳3連接。電源塊腳3輸出+24V。如外負載發生故障,電源模塊可通過腳3將脈沖信號封鎖,能及時停止輸出加以保護。外部故障消除后可恢復正常輸出,風機的作用是冷卻模塊。
六、使用環境條件:
1、海拔高度不超過1000m。
2、周圍環境溫度不高于+40℃,不低于-20℃。
3、周圍空氣相對濕度不大于95%(25℃時)。
4、無瓦斯和煤塵爆炸、無腐蝕性氣體場合。
5、本產品為直流架線電機車配套產品,可適用于礦山、井下及《煤礦安全規程 》規定允許使用的場所。
七、使用方法和注意事項:
1、本機是直流電源,輸入電纜紅線為正極,綠線為負極。
2、本機的輸出為五孔插座:孔1為前燈、孔2為后燈、孔3為電笛、孔4為地線、孔5為24V。
3、該機應安裝于機車駕駛室內,要通風良好、避免淋水。
4、外殼必須接地良好(安裝前應將地腳旁的漆去掉,用螺絲上緊,保證機殼與機車可靠連接),以免發生觸電事故。
5、嚴禁帶電開蓋。機車更換燈光要斷開電源。
八、運輸和貯存
直變器在運輸貯存中,必須注意防雨、防潮。存放在相對濕度不大于95%(25℃時),溫度不高于+40℃的倉庫中。
九、訂貨須知
訂貨時要詳細寫明產品的型號、電壓、數量、到達站名、收貨單位、聯系人等。如需要購置備件備品,應在訂貨時同時提出。
